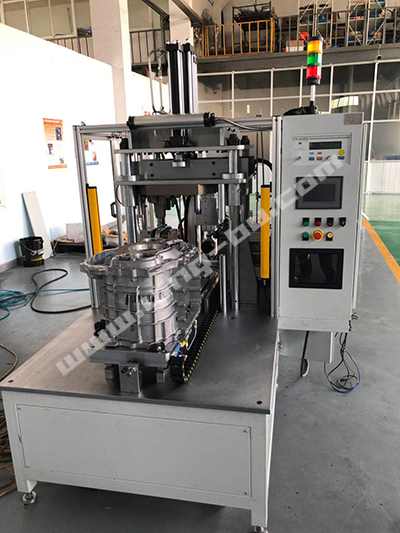

伊頓變速器殼體試漏機

上一個：換熱器真空測試試漏機 下一個：新能源電機試漏機

氦氣試漏機優勢特點和應用

物理科學研究算出了“理想氣體”情況變化趨勢的“理想氣體的狀態方程”，即：PV/T=R式中P為空氣壓力，V為汽體的容積，T為汽體的溫度，R是汽體普適常量，即對全部汽體均廣泛可用的常量（表明：氣體貼近于理想氣體）。這些不同的泄漏測試儀具有不同的性能特征和不同的應用條件。例如，干式氣密性泄漏測試儀主要用于在堵塞被測工件后通過泄漏測試儀用干凈的干燥空氣介質填充被測工件的內腔，同時，后泄漏率將被測量。其主要優點是測試周期短，定量顯示測試結果，操作可靠，經濟。干濕組合氣密性泄漏測試儀還使用清潔和干燥的空氣作為介質，通過泄漏檢測儀自動對被測工件的內腔進行充氣，平衡，保持壓力，測量，排出并顯示泄漏率經過測量。尺寸。如果顯示的測量結果符合過程要求，則工件將自動排氣，松開后，將自動發送到下一個過程并手動移除。反之，如果所測得的結果不符合工藝要求，那么該試漏機所配置的水箱自動上升（或夾具下降）將物體浸沒水中，人工觀察泄漏泄漏部位，觀察完成，水箱自動下降，工件松夾取出工件。該設備的主要優點是定量顯示測試結果，并具有觀察工件泄漏部分的能力。測試周期短，可靠且經濟。就目前的應用而言，氣密性泄漏測試儀主要用于檢測汽車，（摩托車）汽缸體/汽缸蓋和組件，變速箱殼體，進氣和排氣歧管，油底殼，轉向殼體以及各種閥組件的測試，包括各種電子元件以及食品和飲料包裝，醫療包裝測試等。

關于試漏機的結構和操作過程

試漏機主要由池子和用于將壓縮空氣傳遞到槍管中的夾具組成。它專門用于樣品桶的氣密性試漏檢測。在槍管頂部的中心鉆一個直徑約60mm的通孔，擰上專用的通風裝置，然后將水平放置的祝福物手動放入池中，然后操作專用的定位和旋轉設備。然后，檢查池中是否有氣泡。此外，它還可以檢查鋼桶的全面泄漏情況，包括進樣口，排氣孔的泄漏以及鋼板裂縫引起的泄漏。皂液式試漏機主要由氣動系統，桶的旋轉支撐架和皂液泵組成。封閉的鏟斗通過傳送鏈上的鏟斗架放置在試漏機的頂部托盤和尾部托盤之間，并且鏟斗的頂部朝向頂部托盤。操作換向閥，使壓縮空氣進入氣缸的左腔，活塞向右移動，尾板向右移動，并將槍管壓在頂板和尾板之間。然后，操作二位雙向閥，使壓縮空氣穿過心軸中心的通孔，并從進樣口和針筒的排氣口進入針筒。當桶中的壓力值達到泄漏測試要求時，從肥皂液罐中抽出的肥皂液從軟管流到桶的直縫處，并且其彎曲邊緣與桶的頂部和底部平行。為了方便查詢，應旋轉機筒以查詢上述部位是否有起泡現象。假設泄漏和鼓泡，那一定是泄漏的鋼桶。試漏機的泄漏檢測速度必須與密封機的密封速度匹配。為了確保不進行檢漏的檢漏儀的檢漏速度，必須在合理的短時間內達到常規的檢漏壓力值，因此應計算其氣動系統的管路，且不能太細。
